浪涌保护器(SPD)surge protective device用于限制瞬态过电压和泄放浪涌电流的电器，它至少包含个非线性元件，又称电涌保护器。无论是雷电电磁场感应过电压、电网切换或大功率设备启停引起的操作过电压等，都会对电气设备造成损害。科学合理地选型与配置SPD，是保障电气设备运行安全的关键环节。

一、明确防护目标与区域划分

SPD选型的第一步，是根据系统特点确定防护目标与分区。通常按照IEC 62305 / GB 50343标准，将建筑电气系统划分为不同的雷电保护区（LPZ），并在对应分区界面设置不同级别的SPD：

Ø 一级保护（I类试验）：安装于建筑物的总配电箱处，负责泄放大能量的雷击电流，防护重点是雷电直接入侵造成的强电冲击。

Ø 二级保护（II类试验）：设置于分配电箱或机房电源进线端，用于削减残余浪涌电压，为终端设备给予二次防护。

Ø 三级保护（III类试验）：安装在关键设备电源端口，实现精细保护，确保浪涌电压降至安全水平。

Ø 直流线路保护：针对光伏系统、通信电源等直流供电场合，需选用与工作电压匹配的DC型SPD。

二、确定电气参数与产品规格

SPD性能参数必须与被保护设备相匹配。核心关注以下几个指标：

Ø Uc：最大持续工作电压。确保Uc高于电气线路的最大持续电压。

Ø In：Ⅱ类试验的标称放电电流

Ø Imax：最大放电电流（注：一般Imax大于或等于In）

Ø Iimp：I类试验的冲击放电电流

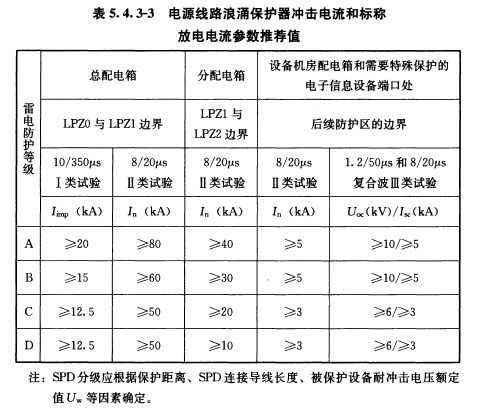

按照GB50343进行产品通流等级选择

Ø 保护水平（Up）与设备耐冲击电压（Uw）：Up应小于设备的Uw，以确保浪涌电压不会损伤设备。

三、重视能量协调与退耦设计

多级SPD间能量配合关系，直接影响防护效果。当两级SPD之间的线路长度：

Ø 当电压开关型SPD与限压型SPD两级之间距离＜10米

Ø 当限压型SPD与限压型SPD两级之间距离＜5米

应加装退耦装置，在过电压到达下级SPD前，上级SPD要动作，保证多级防护有效性。若SPD具备自动能量配合功能，可在无退耦条件下直接实现协调防护。

四、现场安装的关键要点

连接导线应短直：相线、地线、保护线应尽可能短，建议总长度不超过0.5米，尽可能采用凯文接线。

接地必须可靠：SPD接地端应直接连接至等电位系统主接地端。

分级安装：当线路长度超过10米时，应增设后级SPD，实现分区分级保护。

过流与失效保护：优选带有内置脱扣器、熔断器或劣化指示功能的SPD产品。

五、维护与巡检建议

SPD属于易耗性防护元件，其性能会随浪涌次数逐渐衰减。

定期检查劣化指示窗口，发现失效应及时更换。

定期检测接地系统电阻值，确保泄流通道畅通。

对于高风险区域，可采用带远程告警端子的SPD，实现在线监控与预警。



浪涌防护不是一次性工程，而是一套系统化的安全策略。从选型、安装到维护，任何环节的疏漏都可能导致整个防护体系失效。选择符合标准、性能稳定的SPD产品，并依据防护分区科学配置多级防护，是保障电力系统安全、延长设备寿命的根本途径。
